BPF 和 eBPF 初探 #

BPF论文笔记 #

该文章由 UCB 发表在 1992 年的 Winter USENIX，题目是《The BSD Packet Filter: A New Architecture for User-level Packet Capture》。

BPF 全名为 BSD Packet Filter，最初被应用于网络监测，例如知名的TCPdump 工具中，它可以在内核态根据用户定义的规则直接过滤收到的包，相较竞争者 CSPF 更加高效。它设计了一个基于寄存器的虚拟机用来过滤包，而 CSPF 则使用的是基于栈的虚拟机。

BPF 有两个组成部分：

• Tap 部分负责收集数据
• Filter 部分负责按规则过滤包

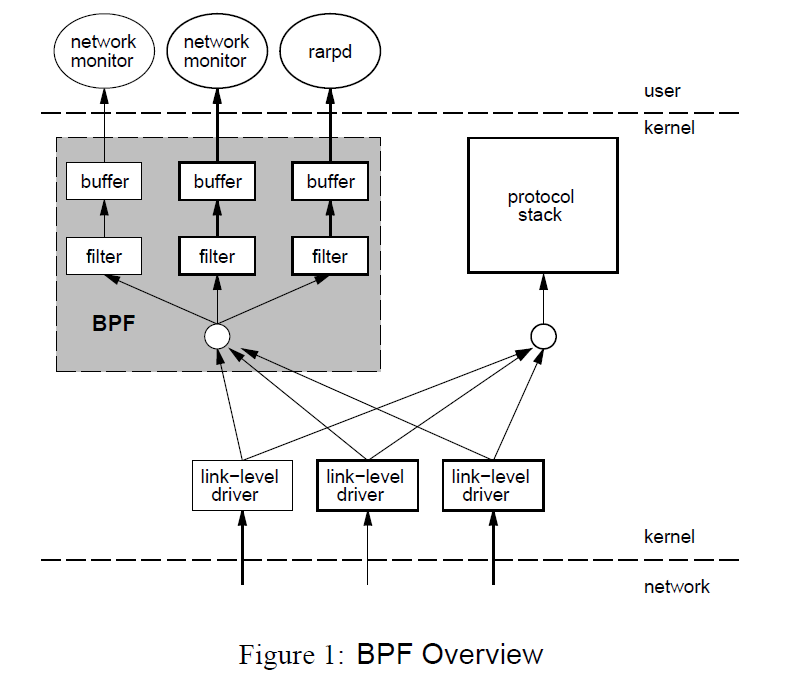

收到包以后，驱动不仅会直接发给协议栈，还会发给 BPF 一份， BPF根据不同的filter直接“就地”进行过滤，不会再拷贝到内核中的其他buffer之后再就行处理，否则就太浪费资源了。处理后才会拷贝需要的部分到用户可以拿到的 buffer 中，用户态的应用只会看到他们需要的数据。

注意在BPF中进行处理的时候，不是一个一个包进行处理的，因为接收到包之间的时间间隔太短，使用read系统调用又是很费事的，所以 BPF 都是把接收到的数据打包起来进行分析，为了区分开这些数据，BPF 会包一层首部（header），用来作为数据的边界。

作者先比较了两种极端的情况，在接收所有包和拒绝所有包的情况下 BPF 和竞争者 NIT 的表现。

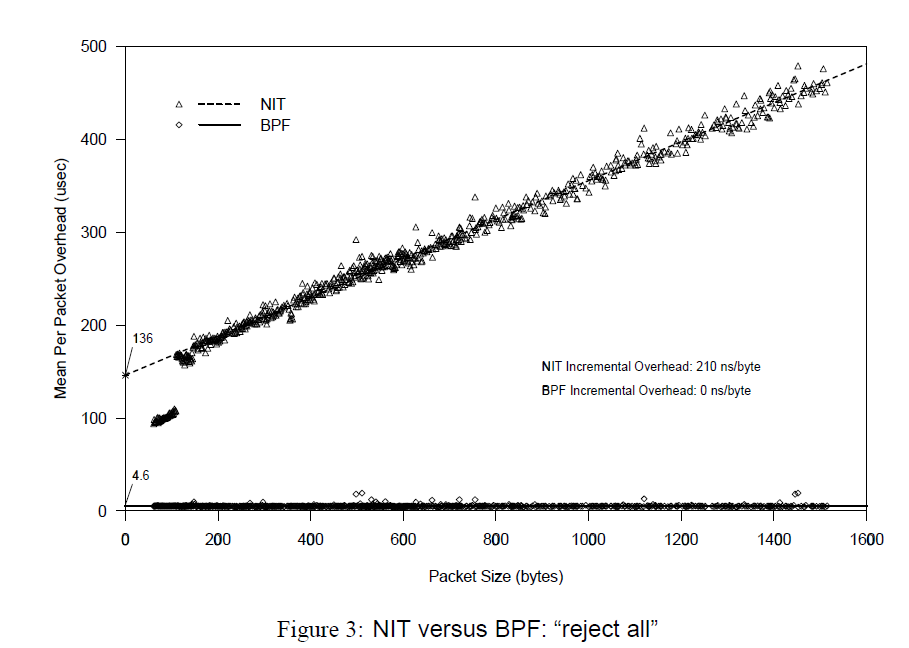

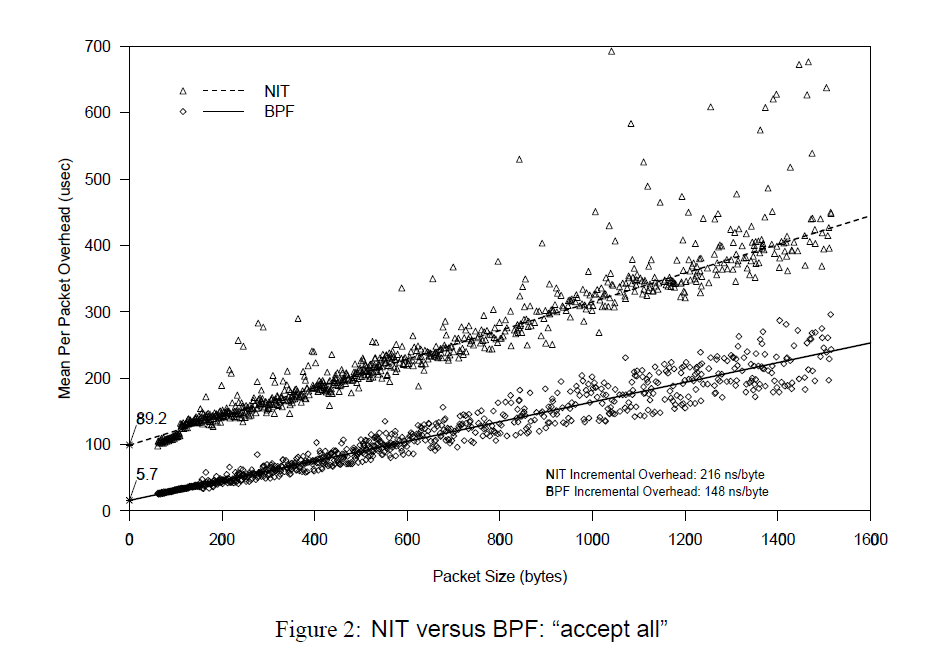

横轴是包的大小，纵轴是平均时间开销，斜率是读写速度。y轴上的截距是包长为0时候，也即对于每个包来说，固定的调用 filter 的开销。由于需要分配和初始化 buffer，NIT 调用时长在 80-100 微秒，而 BPF 则只要 5 微秒。除此以外，随着包长增加，可以看到当接受所有包时，虽然都会将包拷贝到 buffer 中，BPF 要更快一些。同时，当拒绝所有包的时候，由于 BPF 直接就地过滤掉了所有的包，不需要任何拷贝，所以它的开销几乎是常数，即固有的 filter 调用时间。

在网络监测中，一般来说（除非开启混乱模式），丢弃的信息要多于需要的信息，因此 BPF 在一般情况下优势巨大。

事实上，一个 filter 就好似一个断言，或真或假，代表是否需要该包。

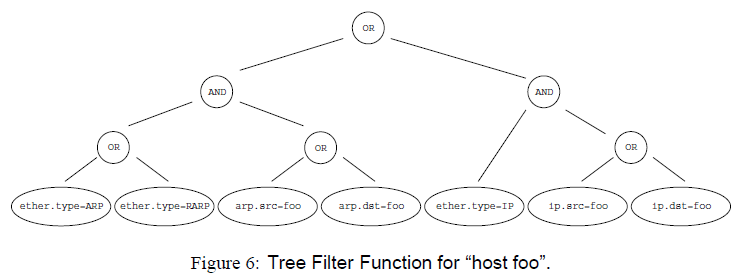

为了验证断言，CSPF 采用的是如下的树形结构，好处是思路清晰。但是遍历树时需要使用栈，每次或者向栈中推入常量或包的数据，或者在栈顶两个元素之间进行二元运算。在跑完整个树结构后，再读取栈顶元素，如果是非零值或栈是空的，才会接收该包，否则丢弃。就算可以使用短路运算去优化实现代码，也依然有很大问题，首先网络是分层的，包结构里有很多首部，逐层嵌套，每次进行判断都要重新拆解包。其次接收也是接收一整个包，而不去考虑会有很多不需要的数据，明显是比 BPF 低效的。

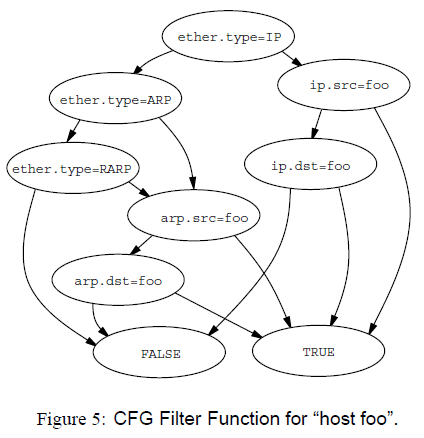

而 BPF 则使用了下图的 CFG（Control Flow Graph）， CFG 是一个 DAG (Directed Acyclic Graph)，左边分支是说明节点是 false，右边分支是说明节点是 true。该结构运算时更多地使用寄存器，这也是一个更快速的原因。该方法的问题就是 DAG 怎么构造，怎么排序，这本身是另一个算法问题了，文中没有进行讨论。

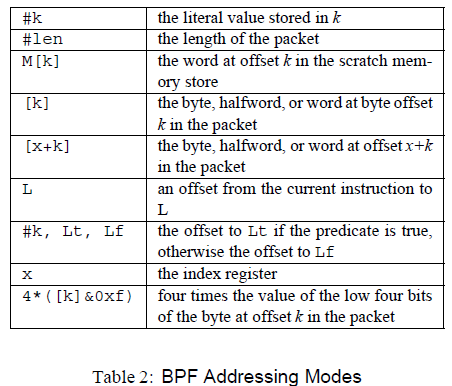

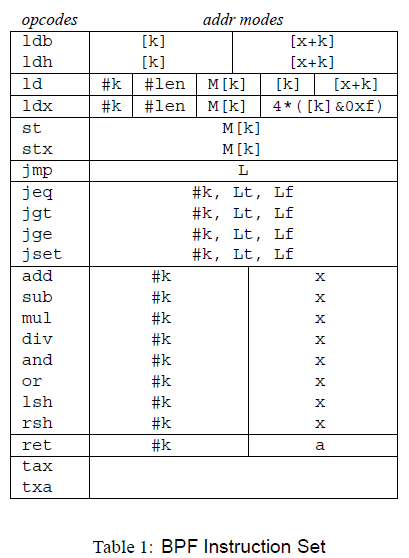

BPF 的虚拟机设计，没有采用三地址形式的代码，而是采用的多为二元运算、单地址的运算。它也定义了一系列如下的 32 位的运算指令。在实现时是用的宏，但是在文中为了便于阅读，用了汇编形式。注意到取址运算很多是相对于包来说的，因为本来这个虚拟机就是用来分析包的。

由于数据在包中的位置不固定，BPF 定义了一个运算来简化地址运算的步骤，即 4*([14]&0xf) ，其实是在分析 IP header，乘 4 是因为 offset 是字长为单位，是 4 个字节。是下面代码的缩写。

eBPF (extended BPF) #

官方网站。

Linux 内核一直是实现监控/可观测性、网络和安全功能的理想环境。 不过很多情况下这并非易事，因为这些工作需要修改内核源码或加载内核模块， 最终实现形式是在已有的层层抽象之上叠加新的抽象。 eBPF 是一项革命性技术，它能在内核中运行沙箱程序（sandbox programs）， 而无需修改内核源码或者加载内核模块。

将 Linux 内核变成可编程之后，就能基于现有的（而非增加新的）抽象层来打造更加智能、 功能更加丰富的基础设施软件，而不会增加系统的复杂度，也不会牺牲执行效率和安全性。

Ingo Molnár 在 2015 年在提议合并 Linux 分支时这样描述 eBPF ：

One of the more interesting features in this cycle is the ability to attach eBPF programs (user-defined, sandboxed bytecode executed by the kernel) to kprobes. This allows user-defined instrumentation on a live kernel image that can never crash, hang or interfere with the kernel negatively.

主要项目 #

项目列表

BCC: Toolkit and library for efficient BPF-based kernel tracing #

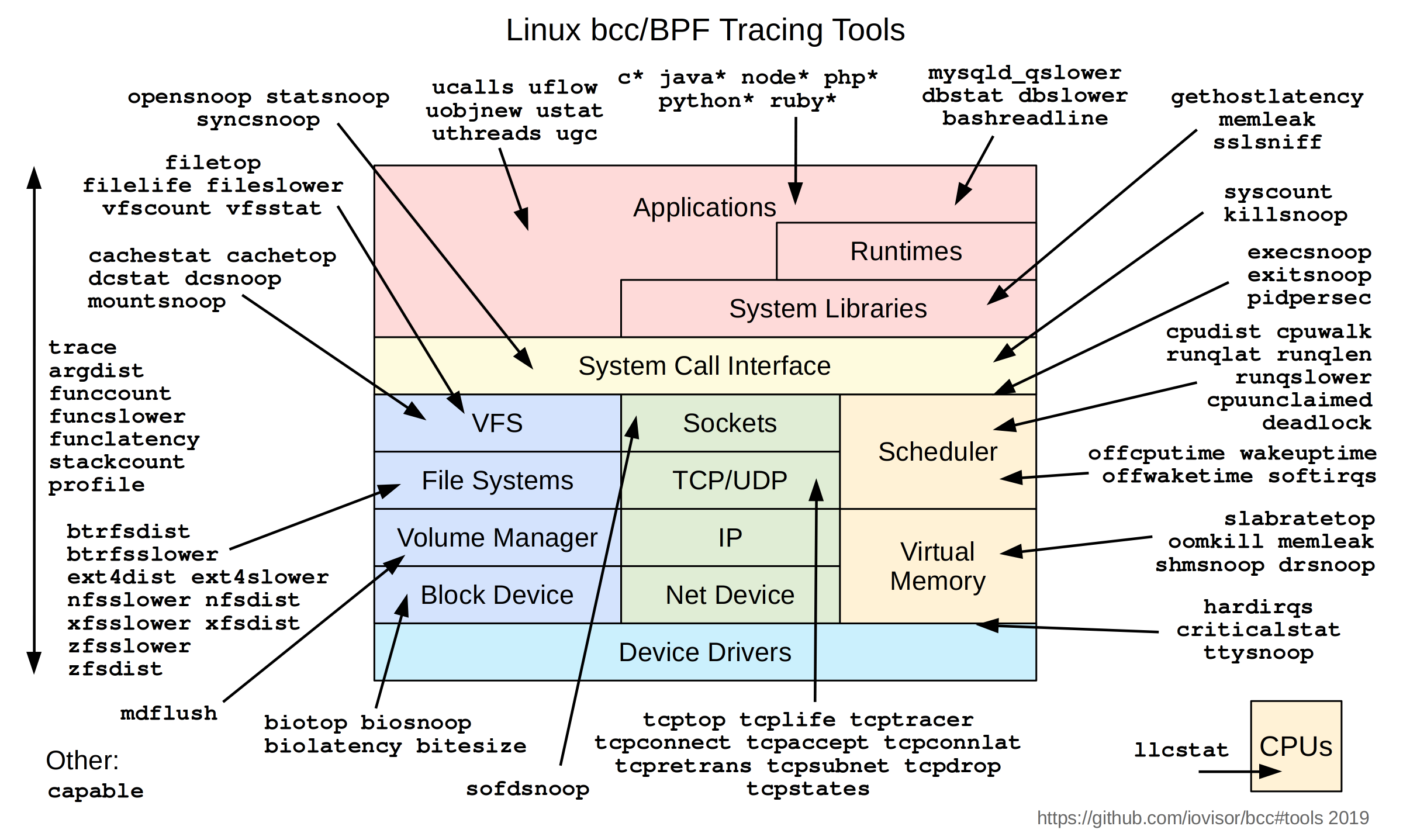

BCC 是一个基于 eBPF 的高效跟踪检测内核、运行程序的工具，并且包含了须有有用的命令行工具和示例程序。BCC减轻了使用 C 语言编写 eBPF 程序的难度，它包含了一个 LLVM 之上的包裹层，前端使用 Python 和 Lua。它也提供了一个高层的库可以直接整合进应用。它适用于许多任务，包括性能分析和网络流量控制。下图是BCC给出的常见工具：

bpftrace: High-level tracing language for Linux eBPF #

bpftrace 是一个基于 Linux eBPF 的高级编程语言。语言的设计是基于 awk 和 C，以及之前的一些 tracer 例如 DTrace 和 SystemTap。bpftrace 使用了 LLVM 作为后端，来编译 compile 脚本为 eBPF 字节码，利用 BCC 作为库和 Linux eBPF 子系统、已有的监测功能、eBPF 附着点交互。

Cilium: eBPF-based Networking, Security, and Observability #

Cilium 是一个开源项目提供了借助 eBPF 增强的网络、安全和监测功能。它从根本上被专门设计成了将 eBPF 融入到 Kubernetes （k8s）并且强调了容器新的规模化、安全性、透明性需求。

Falco: Cloud Native Runtime Security #

Falco 是一个行为监测器，用来监测应用中的反常行为。在 eBPF 的帮助下，Falco 在 Linux 内核中审计了系统。它将收集到的数据和其他输入例如容器运行时的评价标准和 Kubernetes 的评价标准聚合，允许持续不断地对容器、应用、主机和网络进行监测。

Katran: A high performance layer 4 load balancer #

Katran 是一个 C++ 库和 eBPF 程序，可以用来建立高性能的 layer 4 负载均衡转发屏幕。Katran 利用Linux 内核中的 XDP 基础构件来提供一个核内的快速包处理功能。它的性能随着网卡接收队列数量线性增长，它也可以使用 RSS 来做 L7 的负载均衡。

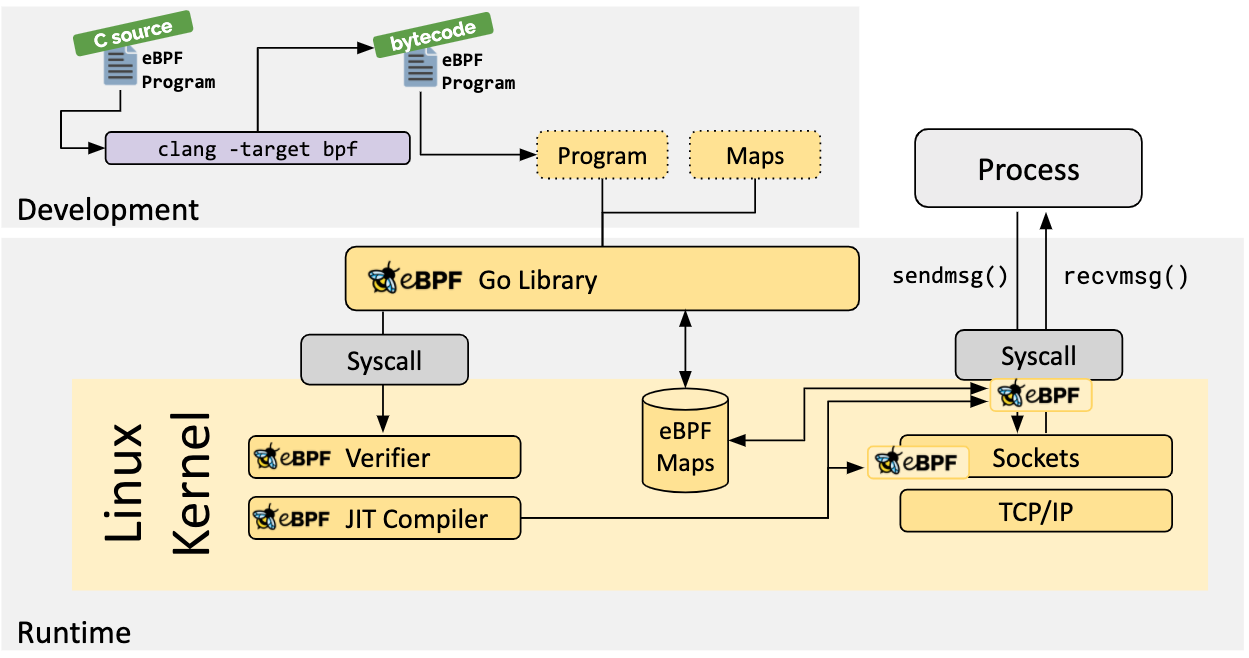

核心架构 #

Linux Kernel (eBPF Runtime) #

Linux kernel 包含了需要运行 eBPF 程序的 eBPF 运行时。它实现了 bpf(2) 系统调用来和程序、BTF 和可以运行 eBPF 程序的各种挂载点进行交互。内核包含了一个 eBPF 验证器，来做安全检测，以及一个 JIT 编译器来将程序直接转换成原生的机器码。用户空间的工具例如 bpftool 和 libbpf 都作为上游会被内核团队维护。

LLVM Compiler (eBPF Backend) #

LLVM 编译器基础构件包含了 eBPF 后端，能够将类似 C 语言语法书写出的程序转换到 eBPF 指令。LLVM 生成了 eBPF ELF 可执行文件，包含了程序码、映射描述、位置信息和 BTF 元数据。这些 ELF 文件包含了所有 eBPF loader 必须的信息例如 libbpf，来在 Linux 内核中准备和加载程序。LLVM 项目也包含了其他开发者工具例如 eBPF object file disassembler。

eBPF 库 #

libbpf #

libbpf 是一个基于 C/C++ 的库，由 Linux 开发团队维护。它包含了一个 eBPF loader，接管处理 LLVM 生成的 eBPF ELF 可执行文件，加载到内核中。它支持了 BCC 中没有的特性例如全局变量和 BPF skeletons。

Libbpf 可以支持构建单次编译任意执行（CO-RE）的应用，但是，和 BCC 不同，不需要构建 Clang/LLVM 运行时，也不需要获取 kernel-devel 头文件。但是使用 CO-RE 特性需要内核支持 BTF，下面一些主要的 Linux 发行版已经带有了 BTF ：

• Fedora 31+
• RHEL 8.2+
• Arch Linux (from kernel 5.7.1.arch1-1)
• Ubuntu 20.10
• Debian 11 (amd64/arm64)

可以通过搜索相关文件查看内核是否实现了 BTF 支持：

ls -la /sys/kernel/btf/vmlinux

libbpf-rs & redbpf #

libbpf-rs 是一个安全的、符合 Rust 语法的 libbpf API 包裹层。libbpf-rs 和 libbpf-cargo（cargo 的插件）运行开发者编写的 CO-RE 的 eBPF 程序。redbpf 是一个 Rust eBPF 工具链，包含了一系列 Rust 库来编写 eBPF 程序。

补充记录：SystemTap #

以前用过的 SystemTap 是基于 Kprobe 实现的。SystemTap的框架允许用户开发简单的脚本，用于调查和监视内核空间中发生的各种内核函数，系统调用和其他事件。它是一个允许用户开发自己的特定于内核的取证和监视工具的系统。工作原理是通过将脚本语句翻译成C语句，编译成内核模块。模块加载之后，将所有探测的事件以钩子的方式挂到内核上，当任何处理器上的某个事件发生时，相应钩子上句柄就会被执行。最后，当systemtap会话结束之后，钩子从内核上取下，移除模块。整个过程用一个命令 stap 就可以完成。

论文 #

ATC18: The design and implementation of hyperupcalls #

使用 ebpf 在 hypervisor 中运行客户机的经过验证代码。

Hypervisor 往往把 Guest 视为黑箱，二者的交互需要 Context Switch 做中转。也有一些不需要 Context Switch 的设计，但是一侧数据结构发生改变，另一侧的代码也要更新，难以维护。由

注册步骤。客户机将 C 代码编译到了可信的 eBPF 字节码，其中可能引用了客户机的数据结构。 客户机将生成的字节码注入到 hypervisor 中，验证安全性、将它编译到原生的指令上，加入到虚拟机的 hyperupcall 列表中。

执行步骤，当某个事件发生，触发 hyperupcall，可以获取并更新客户机的数据结构。

TON: A framework for eBPF-based network functions in an era of microservices #

Polycube 的设计文章，2021 年发表在期刊 TON 上。

微服务框架。Polycube 将网络功能统一抽象成 cube，在用户空间创建一个对于service不可见的守护进程统一进行管理，当收到 REST (Representational State Transfer) API 形式的请求，会首先发给这个守护进程，它作为代理，将请求分发到某个 service 的不同实例上，把回复返还给请求方。

Network Functions Virtualization 网桥，路由器，NAT，负载平衡器，防火墙，DDoS缓解器现在都可以通过软件形式实现。但是他们往往都是 bypass 内核的。Polycube 希望通过 eBPF 动态地在内核中注册 Network Functions。

Polycube 组合各个网络功能来构建任意服务链，并提供到名称空间，容器，虚拟机和物理主机的自定义网络连接。Polycube 还支持多租户，可以同时启用多个虚拟网络 [11]。

当时分享时被问到的一个问题是和 Cilium 有什么区别，orz 还是没搞清，之后再看吧。
